產品詳情

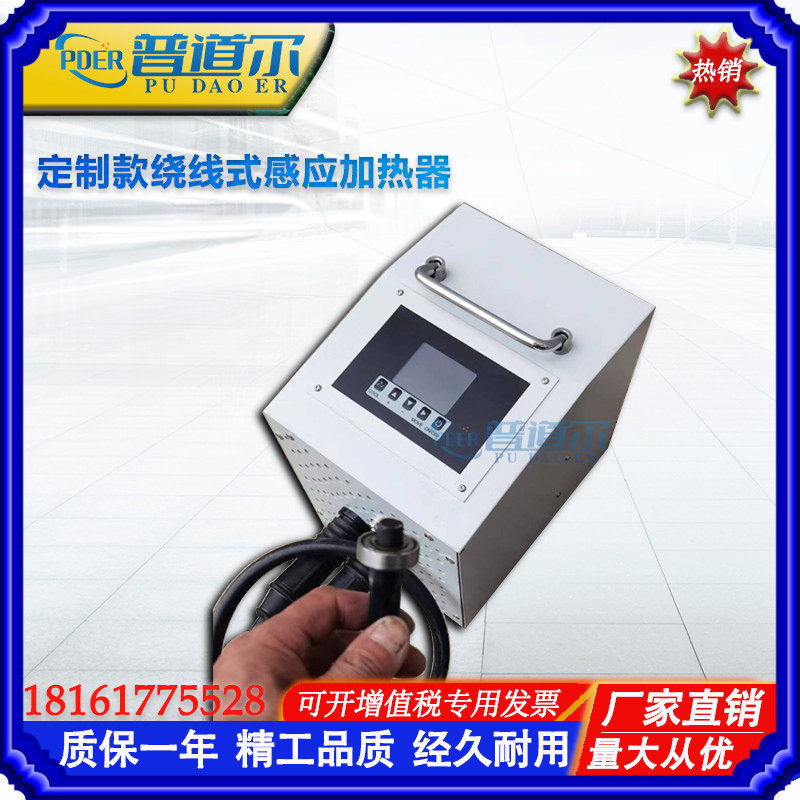

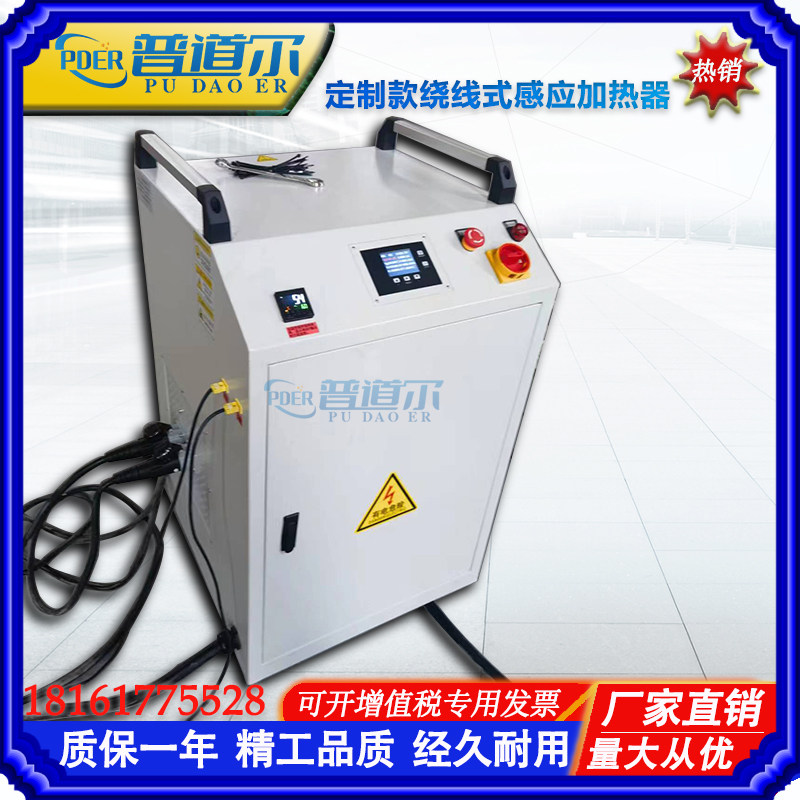

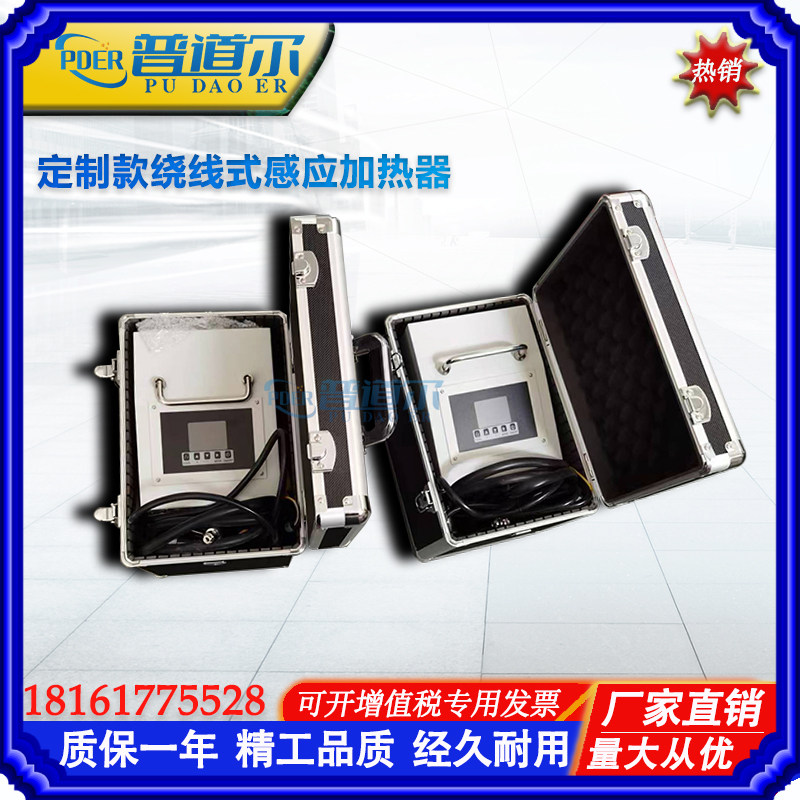

普道爾定制繞線式感應加熱器 PDER-315MM 微處理器 支持人機界面
產品特點
- 采用進口德國英飛凌300A高速IGBT 模塊，進口吸收電容。
- 采用瑞士POWER 驅動模塊，全功能驅動和保護IGBT模塊。
- 獨特的半橋結構確保任何頻率相位下實時模塊保護狀態，模塊不炸機。
- 頻率實時高速自動跟蹤 ，頻率自動匹配完美實時控制運行。
- 采用進口ARM 微處理器，液晶顯示，支持人機界面，支持485遠程
- 優化的風道結構確保整機冷卻性能。
- 輸入輸出帶隔離變壓器，加熱電纜對地沒有電壓，避免漏電安全事故。
一.特別注意事項：
1、為防止觸電，應經常檢查接地線是否可靠，電源上因該配置漏電保護開關。
2. 加熱電纜必須連接可靠，輸出是和電網隔離的加熱電纜對地是沒有電壓的，加熱電纜之間諧振電壓比較高（100-500V） 之間
3. 加熱電纜纏繞工件加熱，不是圈數越多越好，看加熱時工作電流，調整圈數。加熱電纜長度為5-8米之間不能隨意增加加熱電纜長度。線纜為那高溫線纜，使用時發熱為正常現象。
4、 出現異常請立即切斷電源，檢查哪里異常恢復后，再上電測試。
5 . 設備工作時加熱電纜 附近周圍金屬都會發熱，加熱線纜多余長度不要放機箱上，或則金屬物上,否則金屬會發熱甚至起火，
6 . 設備不能長期工作，否則會燒壞線圈和電源。一般連續使用10分鐘以內
7 . 需要加熱的金屬溫度超過280度 需要在加熱金屬和線纜直接加隔熱層，可以使用石棉或則其他耐高溫材料隔絕否則電纜表皮會燙壞。
8； 本設備應用于熱裝，熱拆感應加熱，線圈和諧振電容專為熱裝感應加熱匹配，用戶可根據工件加熱工藝要求來具體選用。
9 線圈加熱很??；零件比如加熱電纜加熱很小的一個工件相當于空燒 簡易空燒功率設定百分之80，否則容模塊保護。故障不加熱，關機一分鐘重新啟動就可以。
感應繞線式加熱器PDER-315MM定制款纏繞式加熱器廠家直銷供應定做
二、產品技術參數
輸入電源：三相380V
最大輸入電流：90A
最大輸入功率：60KVA
輸入側功率因數：>0.95
最大感應器輸出平均電流：400A
最大逆變器輸出平均電壓：250V
額定輸出功率：60KVA
輸出頻率范圍：13-25KHz
冷卻：風冷
測溫方式：K型熱電偶
溫控范圍：30-300度
外形尺寸：長度400MM 寬度430MM 高度500MM 重量約50KG
普道爾定制繞線式感應加熱器 PDER-315MM 微處理器 支持人機界面
、面板功能
一、主控制面板
感應加熱使用說明
- 參數顯示
-
- 參數修改
（1）確認參數下方無“_”；若參數下方有“_”，按“”鍵直到“_”消失。
（2）參數選中，按“”鍵前進（下移）或者按“
”鍵后退（上移），選中需要修改的參數，選中后參數顯示紅色。
（3）參數修改，按“”鍵，被選中參數的下方出現“_”，每按一次“
”參數下方“_”向右移動一位；按“
”鍵增大或者按“
”鍵減小 “_”上方的數字。
（4）參數確認：按“”鍵直到參數下方無“_”，參數修改完成。
- 參數說明
- 工作段號NO.
出廠默認無法修改，即不能分段工作。
- 設定功率Pg
功率輸出百分比，范圍0.0~100.0%，精度0.1%。
- 設定溫度Tg
加熱溫度設定值，范圍0~300℃，精度1℃。
Tg等于0，不進行溫度控制。
Tg大于0，進行溫度控制，即在加熱時間內，溫度高于Tg不加熱，溫度比Tg低2℃及以上加熱。
- 加熱時間th
范圍00000.0~99999.9，單位秒，精度0.1秒。
th等于00000.0，“”鍵按下加熱啟動，“
”鍵松開加熱停止，th正計時，顯示已經加熱的時間。
th大于00000.0，“”鍵按下加熱啟動或加熱停止，顯示剩余加熱時間。
- 冷卻時間tc
范圍00000.0~99999.9，單位秒，精度0.1秒。
tc等于00000.0，“”鍵按下冷卻啟動或冷卻停止，tc正計時，顯示已經冷卻的時間。
tc大于00000.0，“”鍵無效，“
”鍵按下運行啟動或運行停止，先加熱后冷卻，加熱啟動3秒后冷卻啟動，，顯示剩余加熱時間，顯示剩余冷卻時間。
感應繞線式加熱器PDER-315MM定制款纏繞式加熱器廠家直銷供應定做

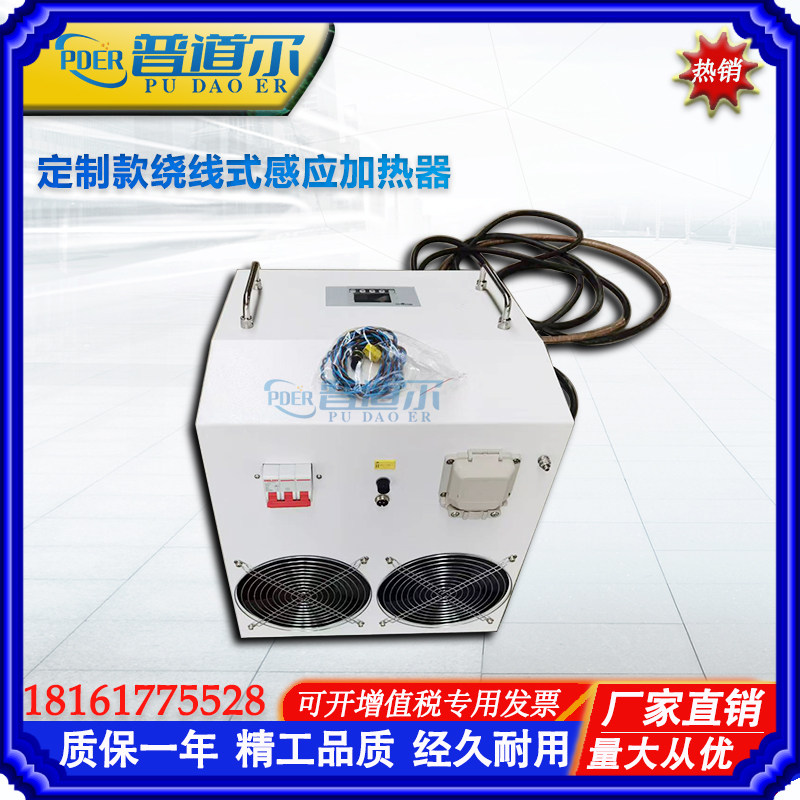

五、機箱后部
- 散熱器，
- 交流電輸入接口，
-
溫控接口

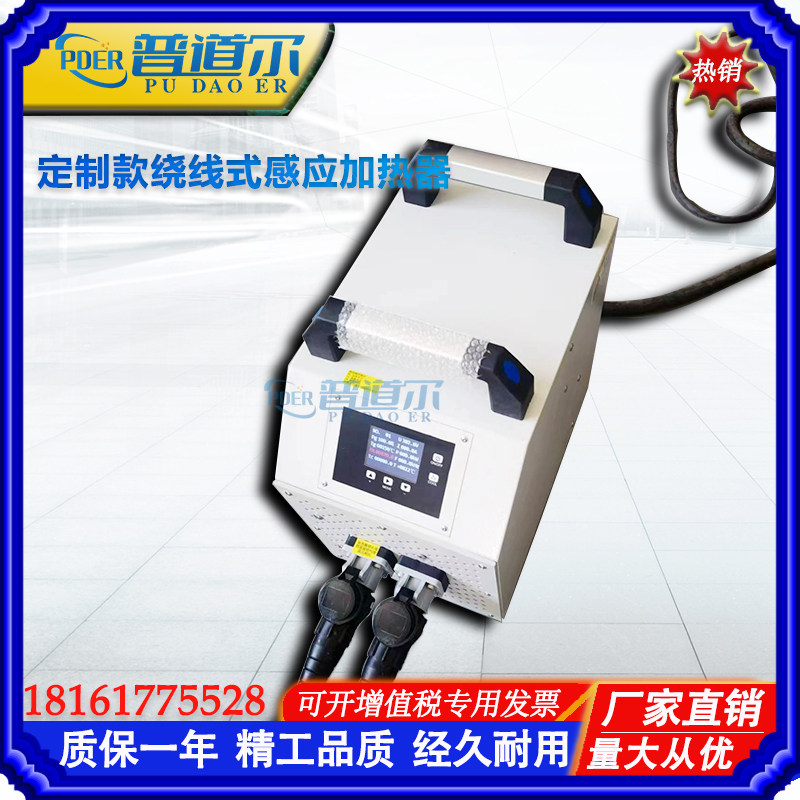

機箱前側
注：機箱前側兩個輸出接線柱連接加熱電纜，連接必須穩定牢固嚴禁短路松動。
