產品詳情
National Instruments NI USB-6341 782251-01 BNC接口 DAQ多功能I/O設備NI數據采集卡TEL:13910098771
National Instruments NI USB-6341 781438-01 螺栓端子連接DAQ多功能I/O設備NI數據采集卡

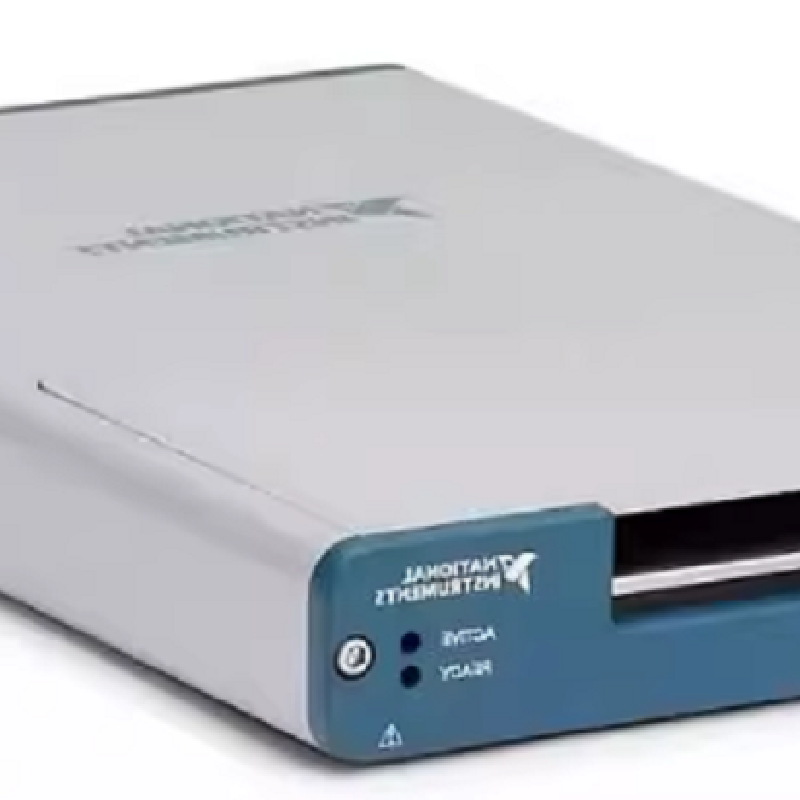

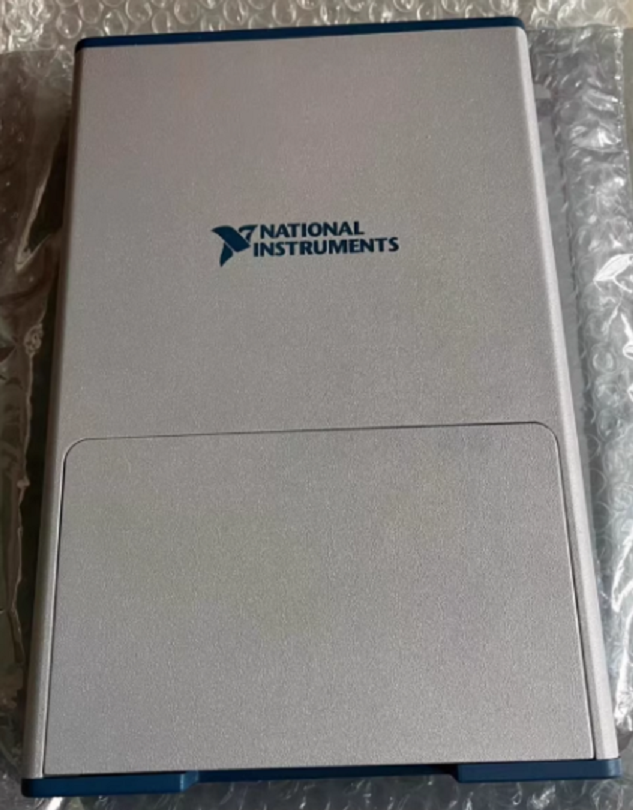

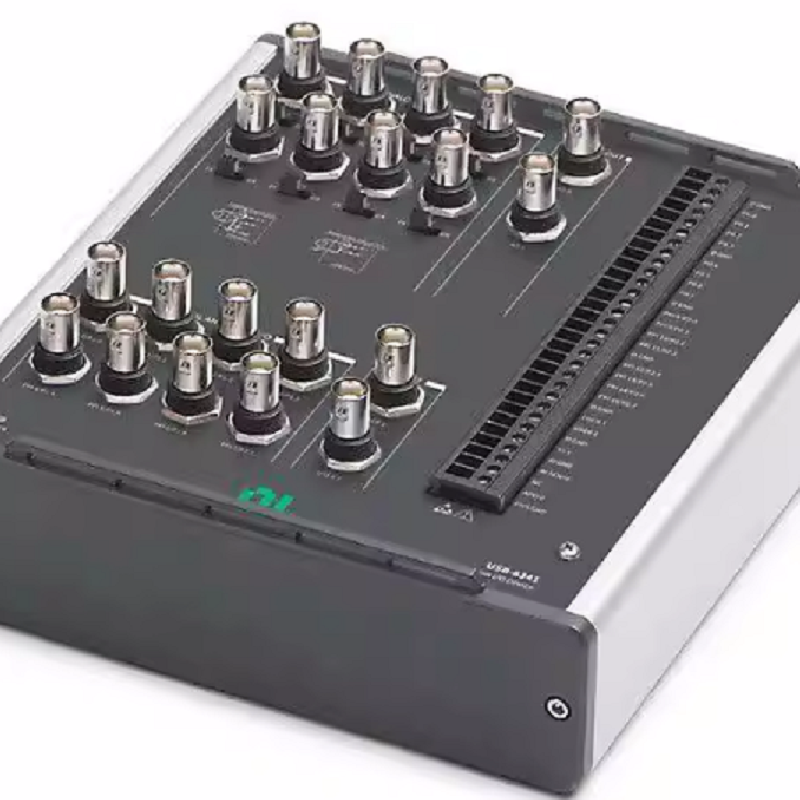

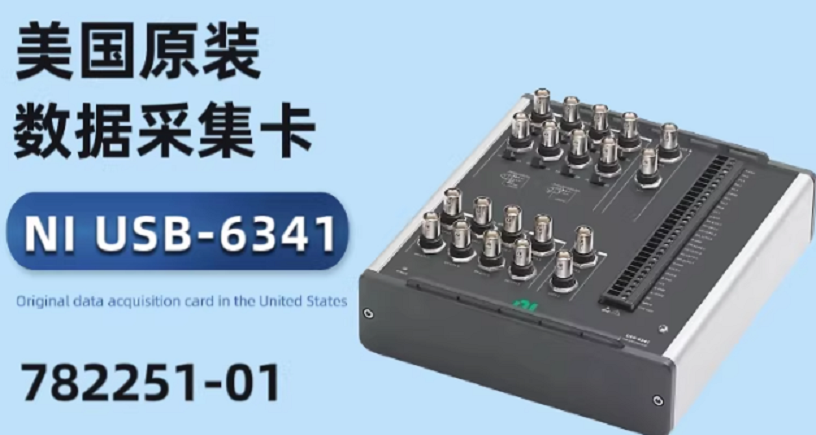

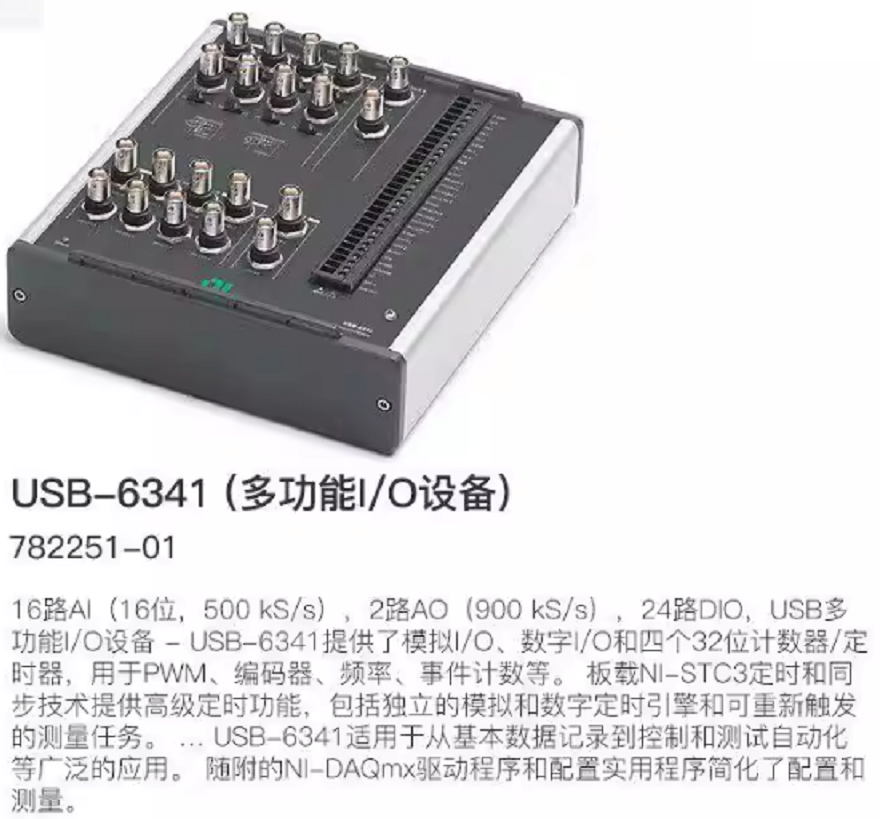

NI USB-6341
X系列數據采集：16個模擬輸入通道(8個BNC), 500 kS/s
-
可選配BNC連接和OEM選件。
-
16路模擬輸入, 8 kS/s, 500 kS/s，16位分辨率, ±10 V
-
2路模擬輸出, 900 kS/s, 16位分辨率, ±10 V
-
24條數字I/O線 (其中8條為1 MHz硬件定時線)
-
4路32位計數器/定時器, 針對PWM、編碼器、頻率、事件計數……
-
采用NI-STC3定時和同步技術，實現***定時和觸發
-
支持Windows 7/Vista/XP操作系統
基于USB的NI X系列多功能DAQ設備憑借NI-STC3定時和同步技術、基于USB的高性能NI信號讀寫、完全重新設計的機械外殼以及多核優化的驅動與應用軟件，在性能上達到了一個新的高度。
NI-STC3技術
NI-STC3定時和同步技術提供***定時特性，包括獨立的模擬和數字定時引擎、可重觸發的測量任務、4個比以往任何時候具有更多功能的計數器/定時器。
NI信號讀寫
USB X系列設備采用了獲得***的NI信號讀寫技術，該技術通過基于消息的指示和設備智能來實現基于USB的高速雙向數據傳輸。 借助USB X系列，用戶可同時雙向傳輸模擬、數字和計數器數據。
數據采集軟件
X系列設備包含的多線程N(yùn)I-DAQmx驅動軟件與下列NI應用軟件版本（或更高版本）兼容：LabVIEW 8.5、LabWindows?/CVI 8.1.x、或Measurement Studio 8.0.1或SignalExpress 2.x。 X系列設備也可兼容ANSI C/C++和Microsoft Visual Studio .NET。 NI-DAQmx包含免費的SignalExpress LE數據記錄軟件和數百款范例，可幫助用戶快速開始應用開發。
規范概要
|
General |
|
|---|---|
|
Product Family |
多功能DAQ |
|
Measurement Type |
數字 電壓 相位差編碼 頻率 |
|
Form Factor |
USB |
|
Operating System / Target |
Windows |
|
RoHS Compliant |
是 |
|
***lation Type |
None |
|
模擬輸入 |
|
|
Single-Ended Channels |
16 |
|
差分通道 |
8 |
|
模擬輸入分辨率 |
16 bits |
|
Number of Ranges |
4 |
|
Simultaneous Sampling |
No |
|
模擬輸出 |
|
|
Number of Channels |
2 |
|
Resolution |
16 bits |
|
Update Rate |
900 kS / s |
|
Current Drive Single |
5 mA |
|
Digital I / O |
|
|
Bidirectional Channels |
24 |
|
Input-Only Channels |
0 |
|
Output-Only Channels |
0 |
|
Timing |
硬件 軟體 |
|
Clocked Lines |
8 |
|
Maximum Clock Rate |
1 MHz |
|
Logic Levels |
TTL |
|
Programmable Input Filters |
是 |
|
Supports Programmable Power-Up States? |
是 |
|
Digital Input |
|
|
Input Type |
汲極 源電流 |
|
Maximum Voltage Range |
0 V - 5 V |
|
Digital Output |
|
|
Output Type |
汲極 源電流 |
|
Current Drive Single |
24 mA |
|
Current Drive All |
576 mA |
|
Maximum Voltage Range |
0 V - 5 V |
|
Counters / Timers |
|
|
Watchdog Timer |
是 |
|
Counters |
4 |
|
Buffered Operations |
是 |
|
Debouncing / Glitch Removal |
是 |
|
Max Source Frequency |
100 MHz |
|
Pulse Generation |
是 |
|
Size |
32 bits |
|
Timebase Stability |
50 ppm |
|
Logic Levels |
TTL |
|
Timing / Triggering / Synchronization |
|
|
Triggering |
數位 |
|
Synchronization Bus(RTSI) |
No |
|
Physical Specifications |
|
|
Length |
26.4 cm |
|
Width |
17.3 cm |
|
Height |
3.6 cm |
|
I / O Connector |
螺絲端子 |
|
USB Power |
外部供電 |
