產品詳情
歐柏銳科技OPR-XI100D采集卡
品牌：質保三年
中性：質保一年
品牌：獲得專享工程師免費技術支持≥2小時/張
（保障購買任意一張采集卡都能完整正常工作）
支持全球?qū)崟r遠程視頻觀看采集卡軟件應用與操作
提供平臺測試-支持客戶自有開發軟件兼容
開放二次開發源代碼（SDK）包
|
HD Capture Card |
|||
|
HDMI采集卡 |
1-8 Channel HDMI |
||
|
OPR-HD880 |
1080i@60 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD881 |
1080P@30 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD887 |
1080P@30 HDMI 1Channel PCI-e |
||
|
OPR-HD100 |
1080P@60 HDMI 1Channel PCI-e |
||
|
OPR-HD200 |
1080P@60 HDMI 2 Channel PCI-e |
||
|
OPR-HD400 |
1080P@60 HDMI 4 Channel PCI-e |
||
|
OPR-HD800 |
720P@60 HDMI 8 Channel PCI-e |
||
|
OPR-HD100K |
4K*2K@30 HDMI 1Channel PCI-e |
||
|
OPR-XI100D |
1080P@60 HDMI 1 Channel USB3.0 |
||
|
SDI 采集卡 |
1-4 Channel HD/3G-SDI |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel PCI-e |
||
|
OPR-HD200S |
1080P@60 SDI 2 Channel PCI-e |
||
|
OPR-HD400S |
1080P@60 SDI 4 Channel PCI-e |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel USB3.0 |
||
|
DVI 采集卡 |
1-2 Channel DVI |
||
|
OPR-HD100D |
1080P@60 DVI 1 Channel PCI-e |
||
|
OPR-HD200D |
1080P@60 DVI 2 Channel PCI-e |
||
|
VGA 采集卡 |
1-8 Channel VGA D-Sub |
||
|
OPR-HD100V |
1080P@60 VGA 1 Channel PCI-e |
||
|
OPR-HD200V |
1080P@60 VGA 2 Channel PCI-e |
||
|
OPR-HD400V |
1080P@60 VGA 4 Channel PCI-e |
||
|
OPR-HD800V |
720P@60 VGA 8 Channel PCI-e |
||
|
Other |
|
||
|
OPR-HD104U |
HD 1Channel/SD 4Channel USB3.0 |
||
|
OPR-HD101S |
HD 1Channel PCI-e |
||
|
OPR-HD204 |
HD2 Channel/SD 4Channel PCI-e |
||
|
OPR-HD879 |
CVBS 1 Channel USB2.0 |
||
|
HD Converter |
|||
|
HDMI Converter |
HDMI1.3 1080P@60Hz |
||
|
OPR-HA101 |
HDMI to CVBS L/R |
||
|
OPR-AH102 |
CVBS L/R to HDMI |
||
|
OPR-HS104 |
HDMI to SDI |
||
|
OPR-SH105 |
SDI to HDMI |
||
|
OPR-HV201 |
HDMI to VGA |
||
|
OPR-VH202 |
HDMI to VGA |
||
|
SDI Converter/Splitter |
SD/HD/3G/6G-SDI 1080P@60Hz |
||
|
OPR-SA106 |
|
||
|
OPR-AS107 |
CVBS L/R to SDI |
||
|
OPR-VS108 |
VGA to SDI |
||
|
OPR-SV109 |
SDI to VGA |
||
|
OPR-SS112 |
SDI 1:2 Splitter |
||
|
OPR-SS114 |
SDI 1:4 Splitter |
||
|
HD Fiber Optic/Extender |
|||
|
OPR-HR501 |
RJ45 Extender 150m HDMI |
||
|
OPR-DR503 |
RJ45 Extender 150m DVI |
||
|
OPR-HR508 |
RJ45 Extender 150m HDMI& Splitter1:4 HDMI |
||
|
OPR-HF511 |
Fiber Extender 10Km HDMI |
||
|
OPR-SF521 |
Fiber Extender 10Km SDI |
||
|
OPR-DF531 |
Fiber Extender 10Km DVI |
||
|
OPR-VF541 |
Fiber Extender 10Km VGA |
||
|
Other |
|||
|
SDI Monitor Driver Board |
SD/HD/3G-SDI Driver Board |
||
|
HD Capture Card |
|||
|
HDMI Capture Card |
1-8 Channel HDMI |
||
|
OPR-HD880 |
1080i@60 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD881 |
1080P@30 HDMI/CVBS/YPBPR 1Channel PCI-e |
||
|
OPR-HD887 |
1080P@30 HDMI 1Channel PCI-e |
||
|
OPR-HD100 |
1080P@60 HDMI 1Channel PCI-e |
||
|
OPR-HD200 |
1080P@60 HDMI 2 Channel PCI-e |
||
|
OPR-HD400 |
1080P@60 HDMI 4 Channel PCI-e |
||
|
OPR-HD800 |
720P@60 HDMI 8 Channel PCI-e |
||
|
OPR-HD100K |
4K*2K@30 HDMI 1Channel PCI-e |
||
|
OPR-XI100D |
1080P@60 HDMI 1 Channel USB3.0 |
||
|
SDI Capture Card |
1-4 Channel HD/3G-SDI |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel PCI-e |
||
|
OPR-HD200S |
1080P@60 SDI 2 Channel PCI-e |
||
|
OPR-HD400S |
1080P@60 SDI 4 Channel PCI-e |
||
|
OPR-HD100S |
1080P@60 SDI 1 Channel USB3.0 |
||
|
DVI Capture Card |
1-2 Channel DVI |
||
|
OPR-HD100D |
1080P@60 DVI 1 Channel PCI-e |
||
|
OPR-HD200D |
1080P@60 DVI 2 Channel PCI-e |
||
|
VGA Capture Card |
1-8 Channel VGA D-Sub |
||
|
OPR-HD100V |
1080P@60 VGA 1 Channel PCI-e |
||
|
OPR-HD200V |
1080P@60 VGA 2 Channel PCI-e |
||
|
OPR-HD400V |
1080P@60 VGA 4 Channel PCI-e |
||
|
OPR-HD800V |
720P@60 VGA 8 Channel PCI-e |
||
|
Other |
|
||
|
OPR-HD104U |
HD 1Channel/SD 4Channel USB3.0 |
||
|
OPR-HD101S |
HD 1Channel PCI-e |
||
|
OPR-HD204 |
HD2 Channel/SD 4Channel PCI-e |
||
|
OPR-HD879 |
CVBS 1 Channel USB2.0 |
||
|
HD Converter |
|||
|
HDMI 轉換器 |
HDMI1.3 1080P@60Hz |
||
|
OPR-HA101 |
HDMI 轉 CVBS L/R |
||
|
OPR-AH102 |
CVBS L/R 轉 HDMI |
||
|
OPR-HS104 |
HDMI 轉 SDI |
||
|
OPR-SH105 |
SDI 轉 HDMI |
||
|
OPR-HV201 |
HDMI 轉 VGA |
||
|
OPR-VH202 |
HDMI 轉 VGA |
||
|
SDI 轉換器/分配器 |
SD/HD/3G/6G-SDI 1080P@60Hz |
||
|
OPR-SA106 |
|
||
|
OPR-AS107 |
CVBS L/R 轉 SDI |
||
|
OPR-VS108 |
VGA 轉 SDI |
||
|
OPR-SV109 |
SDI 轉VGA |
||
|
OPR-SS112 |
SDI 1:2 分配器 |
||
|
OPR-SS114 |
SDI 1:4 分配器 |
||
|
HD 光端機/延長器 |
|||
|
OPR-HR501 |
RJ45 延長 150m HDMI |
||
|
OPR-DR503 |
RJ45 延長 150m DVI |
||
|
OPR-HR508 |
RJ45 延長 150m HDMI& HDMI分配器1:4 |
||
|
OPR-HF511 |
光纖延長 10Km HDMI |
||
|
OPR-SF521 |
光纖延長 10Km SDI |
||
|
OPR-DF531 |
光纖延長 10Km DVI |
||
|
OPR-VF541 |
光纖延長 10Km VGA |
||
|
Other |
|||
|
SDI監視器驅動板 |
SD/HD/3G-SDI 監視器驅動板
|
||
超強兼容性
- 兼容多種 USB 3.0 芯片組（Inb，Renesas，ASMedia，F(xiàn)resco Logic）、兼容通過 PCIe Gen1.1 x1 擴展的 USB 3.0 接口。
- 兼容 USB 2.0 接口。
-
- 兼容Windows (7, 8, 8.1)，Linux (內核版本2.6.38及以上)，OS X (10.8及以上)。
-
- 支持多種標準開發接口，Windows：DirectShow，DirectSound；Linux：V4L2, ALSA, OS X：QuickTime。
-
兼容多種軟件：Windows Media Encoder (Windows)，Adobe Flash Media Live Encoder (Windows, OS X)，Real Producer Plus (Windows)，VLC (Windows, OS X, Linux)，QuickTime Broadcaster (OS X)，QuickTime Player (OS X)，Wirecast (Windows, OS X) 等…
性能強勁
- 最高支持1920x1200p60 （CVT-RB）視頻輸入。
- YUY2 格式下最高支持1920x1200p60 視頻輸出。
- RGB24 格式下最高支持1920x1080p60 視頻輸出。
- 視頻、音頻處理由采集棒完成，不占用主機CPU。
-
功能豐富
- 支持單機連接多個采集棒同時工作。
- 支持視頻分辨率、幀率和音頻采樣率上/下變換。
-
支持亮度、對比度、色調、飽和度等畫面調節的功能。
-
符合UVC規范的HDMI視頻采集，支持YUV 4:2:2 （YUY2）或 RGB 4:4:4 （RGB24）視頻輸出。 - 符合UAC規范的HDMI音頻采集，48KHz PCM 立體聲音頻輸出。

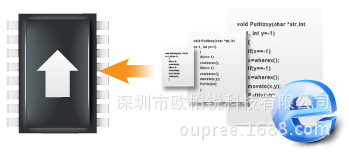

- 可以在不更換硬件的情況下，使用固件升級的方法升級 Magewell 視頻處理引擎。
- 自動檢測并去隔行信號。
簡單易用
- 在Windows、Linux、OS X 上均無需安裝驅動，真正的即插即用。
- 自動檢測輸入視頻格式，并自動變換至指定輸出大小、幀率。
- 自動檢測輸入音頻格式，并自動變換至 48 KHz PCM 立體聲音頻。
穩定可靠
- 采集棒板載64MB DDR2內存，可以有效的進行視頻幀緩沖和USB傳輸流量控制，避免當 USB 傳輸帶寬被搶占時造成畫面中斷或錯誤。
- 穩定性經過7x24h高低溫（0-50度）不間斷滿負荷工作驗證。
產品特性
l采集單路HDMI高清視頻信號。
l 輸入輸出視頻信號可達1080p/60 Hz。
l UVC兼容視頻采集，YUV422視頻輸出
l UAC兼容HDMI音頻采集，48KHzPCM音頻輸出。
l 無需安裝驅動，真正的PnP。
l 兼容Windows、Linux、OS X操作系統。

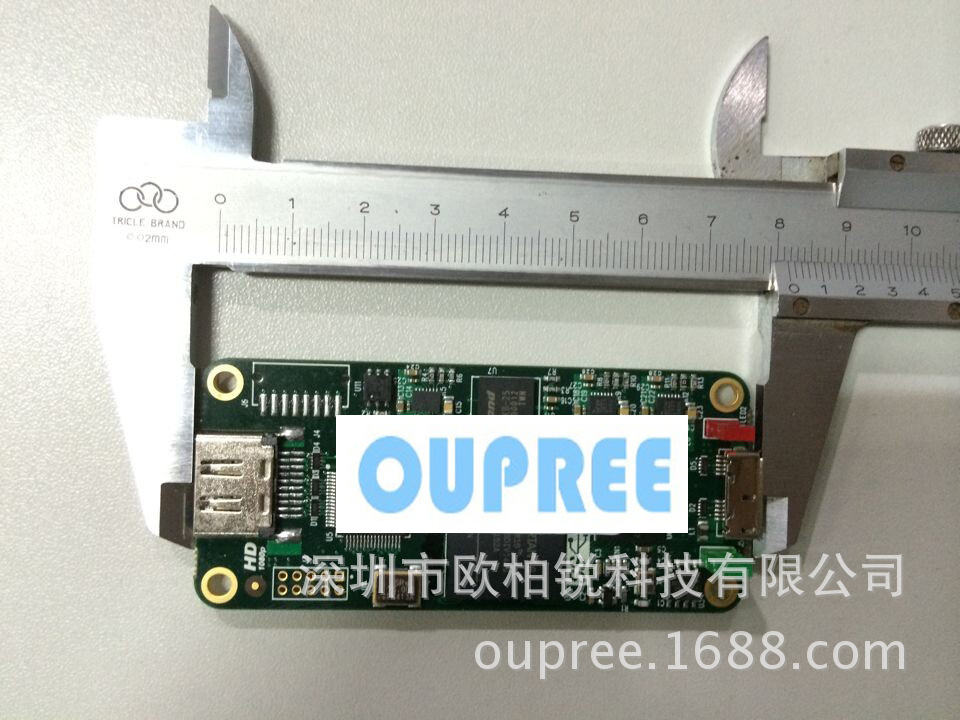

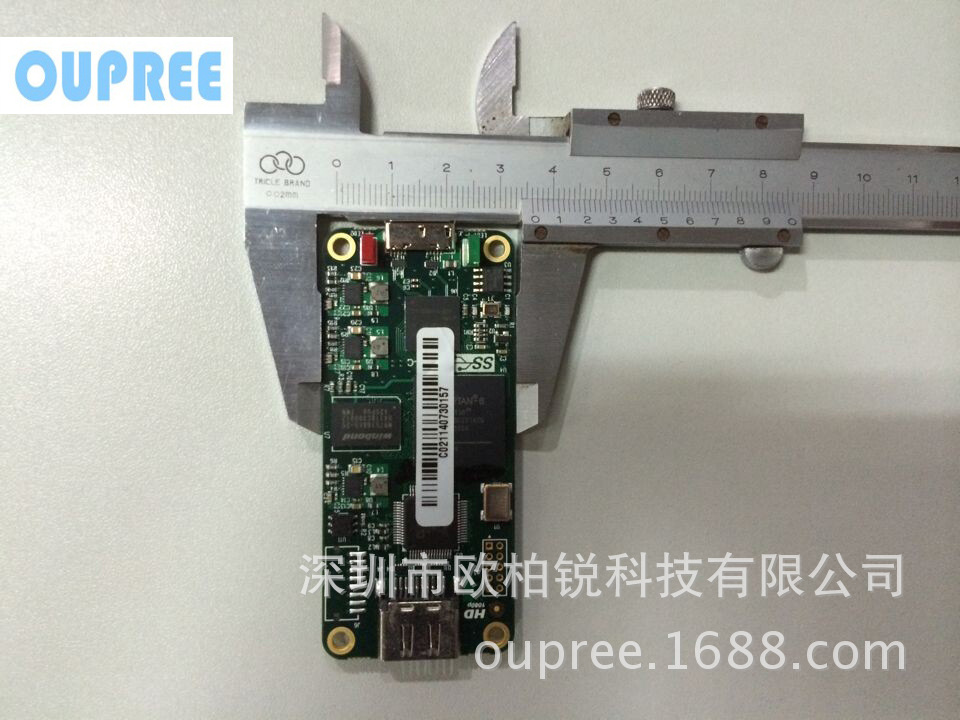

l 尺寸：84.25x42.8x12.6 (L/W/H, mm)。
請注意：
- 1. 因版權保護原因，用戶不得將本產品用于藍光播放機輸出高清信號的采集。
高級特性
lUSB3.0，300-350MB/s傳輸帶寬，兼容USB2.0。
l視頻、音頻處理由采集棒完成，不占用主機CPU。
l自動判斷輸入視頻格式，并自動變換至制定的輸出大小、幀率。
l自動判斷輸入音頻格式，并自動變換至48KHz PCM音頻。
l亮度、對比度、色調、飽和度等畫面調節功能。
l支持一機多棒。
l固件可升級。
產品規格
|
連 接 |
|
|
主機接口 |
USB3.0，*300-350MB/s傳輸帶寬 USB2.0，*40MB/s傳輸帶寬 |
|
輸入接口 |
1個HDMI接口 |
|
HDMI視頻輸入 |
1路1080P/60HzHDMI高清 |
|
HDMI音頻輸入 |
1路LPCM音頻信號 |
|
標 準 |
|
|
HDMI輸入格式 |
符合HDMI 1.4a標準，支持1080p/60Hz8-bit，(RGB, YUV) |
|
輸出格式 |
分辨率：640x480/720x480/720x576/768x576/800x600/1024x768/ 1280x720/1280x800/1280x960/1280x1024/1368x768/1440x900/1600x1200/1680x1050/1920x1080/1920x1200/640x360/856x480/960x540/1024x576 幀率：25/29.97/30/50/59.94/60 fps |
|
視頻采樣率 |
HDMI：165MHz |
|
音視頻捕獲 |
符合UVC (USB video class), UAC（USB audio class）規范 |
|
輸出色彩空間 |
YUY2、RGB24 |
|
視頻處理 |
|
|
色彩空間轉換 |
硬件色彩空間轉換 |
|
畫面縮放 |
硬件縮放 |
|
圖像調節 |
亮度、對比度、色調、飽和度等畫面調節功能 |
|
其 他 |
|
|
操作系統支持 |
支持以下操作系統的x86和x64版本： Windows 7 Windows Server 2008 R2 Linux (Kernel version 2.6.38 and above) OS X (10.8 and above) |
|
兼容軟件 |
Windows Media Encoder (Windows) Adobe Flash Media Live Encoder (Windows, OS X) Real Producer Plus (Windows) VLC (Windows, OS X, Linux) QuickTime Broadcaster (OS X) QuickTime Player (OS X) Wirecast (Windows, OS X)等… |
|
兼容開發接口 |
DirectShow (Windows), DirectSound (Windows), V4L2 (Linux), ALSA (Linux) |
|
板載內存 |
64MB DDR2，工作頻率為300 MHz，位寬16bit |
|
升級 |
固件可升級 |
|
幾何尺寸 |
84.25x42.8x12.6 (L/W/H, mm) |
|
功耗 |
<=2.5W |
|
工作溫度范圍 |
0-50攝氏度 |
|
保存溫度范圍 |
-20-70攝氏度 |
|
保存濕度范圍 |
5%-90% |
標準附件
lUSB3.0線纜1根
請注意：
- 1. 實際USB3.0傳輸帶寬與主機芯片組和計算機主板相關，可能低于此處所寫數值。
