一:適用范圍
DW17萬能式斷路器(ME斷路器)適用于交流50Hz、電壓至660V、電流至5000A的配電網絡,用來分配電能和保護線路及電源設備的過載、欠電壓、短路等,在正常的條件下,可作為線路的不頻繁轉換之用,1250A以下的斷路器在交流50Hz、電壓380V的網絡中可用作保護電動機的過載和短路。在正常條件下還可作為電動機的不頻繁啟動之用。

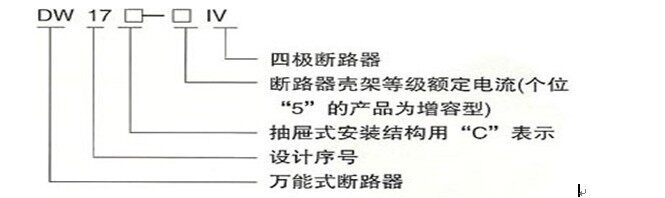

本產品符合GBI4048.2
四:工作條件
1.周圍空氣溫度為+40℃~-5℃,24h的平均值不超過+35℃。
2.安裝地點:海拔不超過2000m.
3.大氣條件:大氣相對濕度在周圍空氣溫度+40℃時不超過50%,在較低溫度下可有較高的相對濕度;最濕月的月平均最大相對濕度為90%,同時該月的月平均最高溫度+25℃,并考慮到因溫度變化在產品表面上的凝露。
4.污染等級:應符合污染等級三級。
5.安裝條件:斷路器應按說明書成套安裝或戶內單獨安裝,與垂直面的傾斜度不超過5℃。

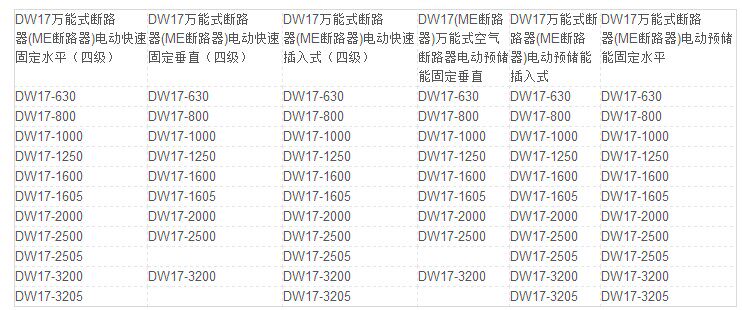

五:數據性能

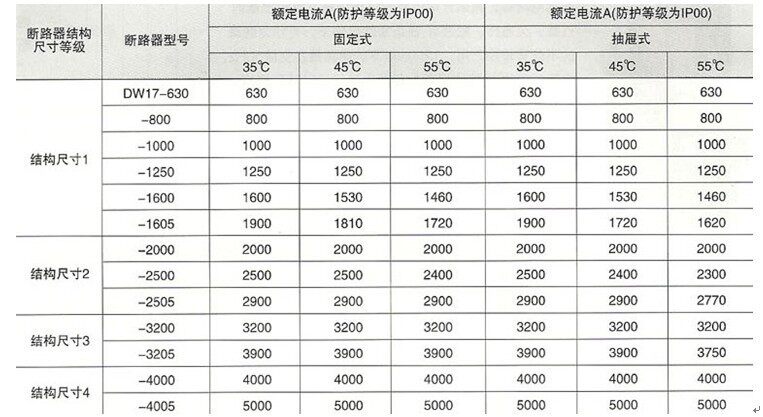

1.斷路器在不同環境溫度下的額定電流
注:當斷路器DW17-630/800/1000/1250型選用無過電流脫扣器時額定電流可分別提高到760/910/1200/1300A。
2.斷路器的通斷能力:
本系列斷路器通斷能力按IEC157-1國際標準及VDE0660規范的P-2,0 3minCO3minCO要求,當電源為上進線或下進線及短路短延時保護(延時為≤300ms)時,通斷能力指標均相同,具體指標見下表。
注:手動直接操作的斷路器,不應用于預期電流峰值超過10KA的電路中。
3.分勵脫扣器、欠電壓脫扣器、閉鎖電磁鐵、釋能電磁鐵與操作電動機的功耗。
注:1、分勵脫扣器的動作電壓范圍為額定工作電壓的70%~110%
2、欠電壓脫扣器、閉鎖電磁鐵、電動機操作機構和釋能裝置的動作電壓為額定工作電壓的85%~110%。
4.斷路器過電流脫扣器的整定電流調節范圍及斷路器的重量。
六:保護特性

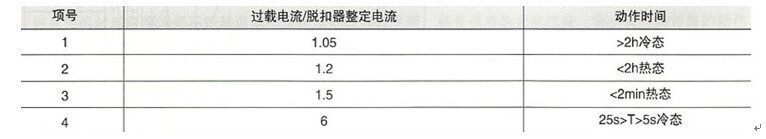

1、過載脫扣器的長延時動作特性。
注:三相斷路器在二相負載時項號2動作電流允許提高10%,單相負載允許提高20%
2、短路脫扣器的動作電流的范圍為整定值的±20%。
注:采用鐘表式延時機構(ZZ)其延時范圍為0-500ms(連續可調),誤差為±40ms。
七:機械壽命
注(1):DW17-630-1605為電動機預儲能操作時其機械壽命為10000次。
注(2):電壽命的試驗條件為:U=1.05Ue,I=Ie、COSΦ=0.8±0.1。
HS5輔助開關
輔助開關的接通分?jǐn)嗄芰σ娤卤?,其機械壽命為20000次,電壽命為10000次。
注:1、所有帶電零件與接地零件之間必須可靠絕緣。2、本表為交流至380V數據。

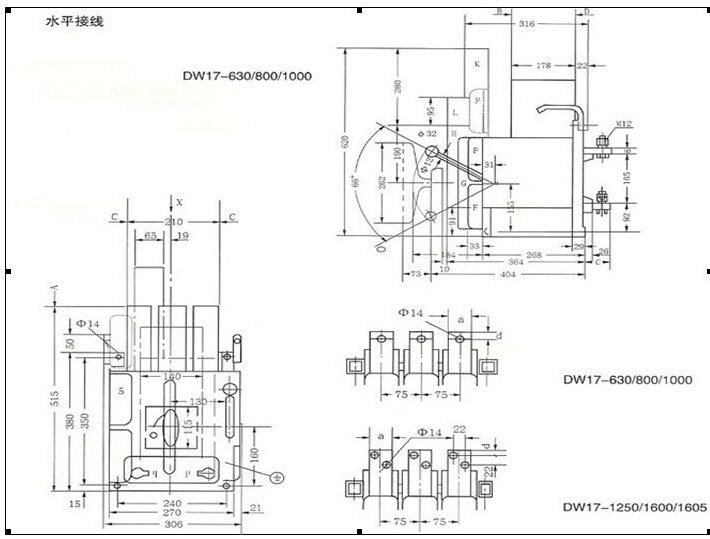

八:安裝尺寸
1.固定式安裝尺寸
