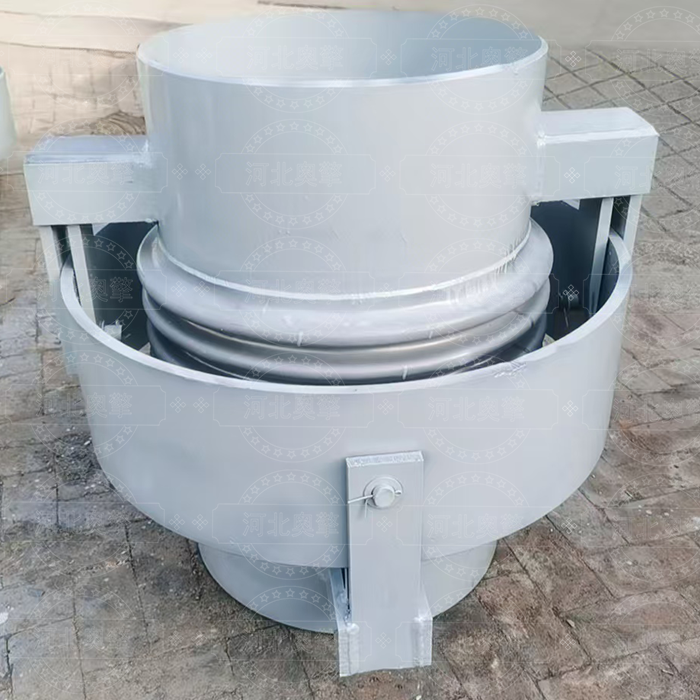

萬向鉸鏈波紋補償器是一種通過鉸鏈結構實現多方向位移補償?shù)墓艿肋B接裝置，主要用于吸收管道系統的角向、軸向和橫向位移。
核心功能與補償能力
主要功能：可補償管線任意平面內的角位移，同時吸收軸向和橫向位移，適用于復雜位移場景如管道彎頭處
補償量范圍：標準角向補償量為±4°至±9°，部分產品支持更大范圍
工作參數：典型壓力范圍0.1-2.5MPa，溫度適應范圍-20℃~400℃
結構特點與組成
核心組件：由波紋管、萬向環、鉸鏈板、銷軸等構成，其中波紋管為彈性元件，萬向環帶兩對相互垂直的鉸鏈結構
連接方式：支持法蘭連接和接管連接兩種方式
特殊設計：部分采用雙層波紋管結構并配置檢測管實現泄漏預警，適用于高壓或有毒介質環境
安裝與使用要求
組合使用：需兩個或三個補償器配套使用才能實現橫向位移補償
導向支撐：安裝時需設置導向支座，對布置間距和熱膨脹量有特定要求
安裝要點：需確保介質流向與內套筒方向一致，焊縫不得損傷波紋管，安裝后需拆除運輸用輔助構件
應用領域
廣泛應用于石油化工、供熱管網、電廠鍋爐、冶金、城市集中供熱等管網系統，特別適用于地溝和高空架設的管道場景
