結構

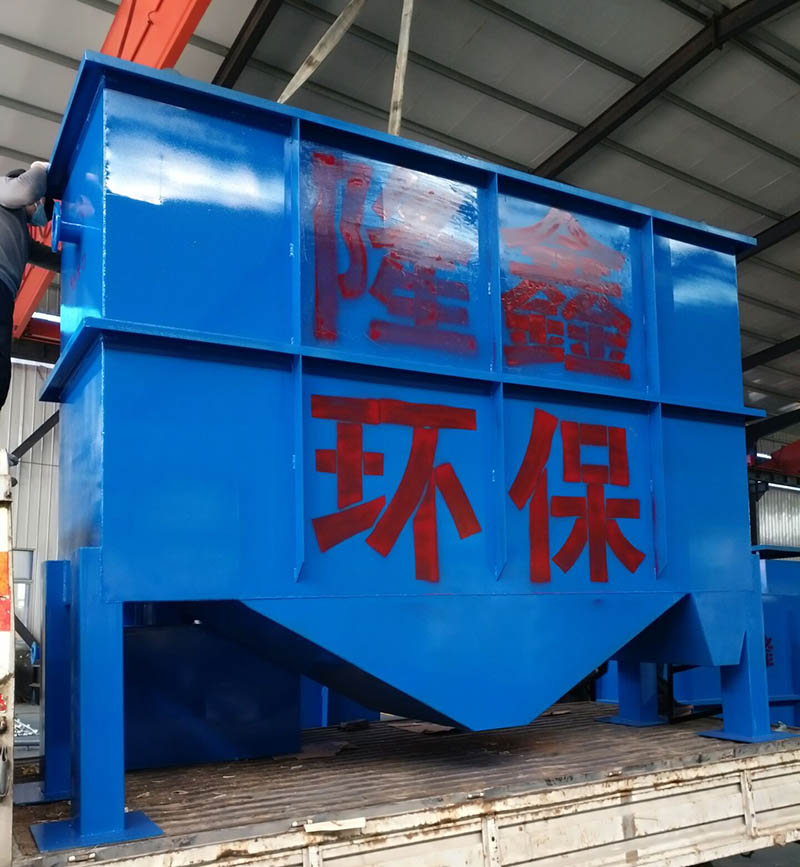

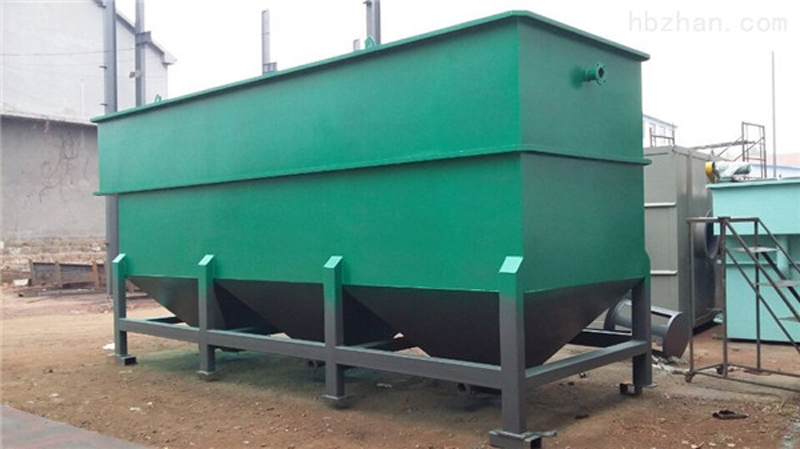

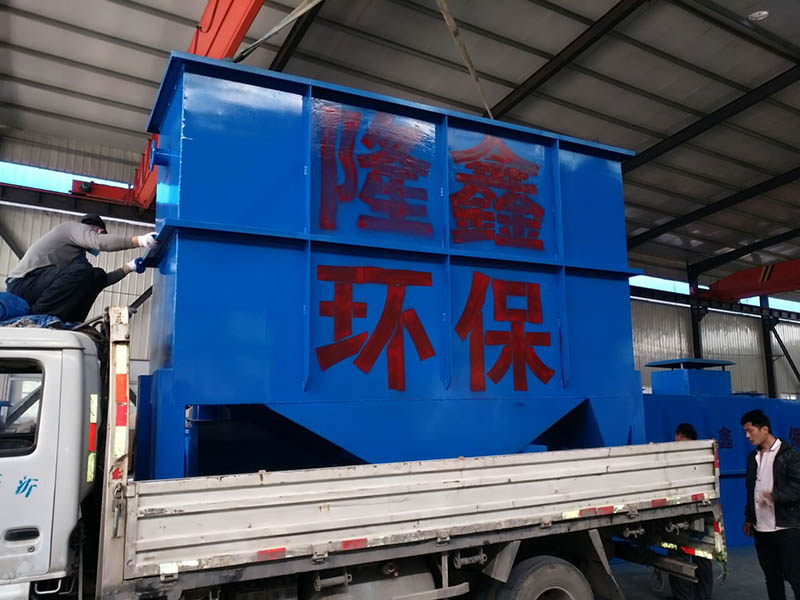

     本實用新型的斜管高效沉淀器，其結構主要由多排多層Ｖ型管傾斜組合而成。使用時，由于斜置的Ｖ型管壁的作用，各處沉淀到Ｖ型管內壁上的泥渣均近距離滑向Ｖ型管的底角處并沿底角線自動向下滑出管腔，凈化后的清水從沉淀器上口排出，既有利于泥渣與上向流的進水拉開距離，避免了泥渣再次泛起的不利影響，又有利于將集中在Ｖ型管底角的泥渣自動沿底角線向下滑出管腔。改善了泥、水分離條件，能有效提高沉淀效果。具有結構簡單合理、沉淀效率高、出水水質好，運行穩定可靠、工程造價低等優點。

設備特點：

1，結構簡單，無易損件，堅固耐用，減少維修。

2，運行穩定，操作方便。

3，功率少，節省能源。

4，占地省，區，投資少，安裝快速，高效。

5，停留時間短，沉淀效果好，低強度曝氣過程中，并不需要返回污泥。

結構介紹：

1，斜管，斜板材料：玻璃纖維增強塑料（FRP）的聚氯乙烯（PVC），聚乙烯（PE）聚丙烯（PP）

 2，斜管斷面一般為正六邊形，斜板斷面為平行板，它也可以用波形板。

3，斜管（板）頂部以上的清水區高度為1.0-1.5米，底部一下配水區不小于1.0-1.5 m，l機械排泥，配水區

應大于1.6米，方便安裝和維護。

4，斜管（板）中水流的Re數小于500，F(xiàn)r數為10-3—10-5。5，斜管設計速度1.0-- 4.0毫米/秒，斜板為10至20毫米/秒。

      該裝置廣泛使用于工業廢水、生活廢水、有色金屬加工廢水的處理。電廠鍋爐房水力除塵廢水的處理，煤氣站洗滌水的處理和，生化出水的后處理和給水凈化的預處理。在新建沉淀池與老池挖潛改造等方面均具有較大優勢，適合在各種給、排水沉淀池中安裝使用。

斜管沉淀器用途

      斜管沉淀器既可以作為氣浮法，升化法等水工藝的配套設備，也可以單級處理多種污水。

      例如：

      1、電鍍廢水中含多種金屬離子的混合廢水、銘、銅、鐵、鋅、鎳等去除率均在90%以上，一般電鍍廢水經處理后均可達到排放標準。

     2、煤礦、選礦廢水可使?jié)岫仍?00-1500毫克/升降至5毫克/升。

     3、印染、漂染等廢水色度去除率70-90%，COD去除50-70%。4、制革、食品等行業廢水大量有機質的去除，COD去除率50-80%，雜質固體去除率90%以上。5、化工廢水的COD去除率60-70%，色度去除60-90%，懸浮物達排放標準。
